Probléma van a mélyhornyú golyóscsapágyak beállításával?

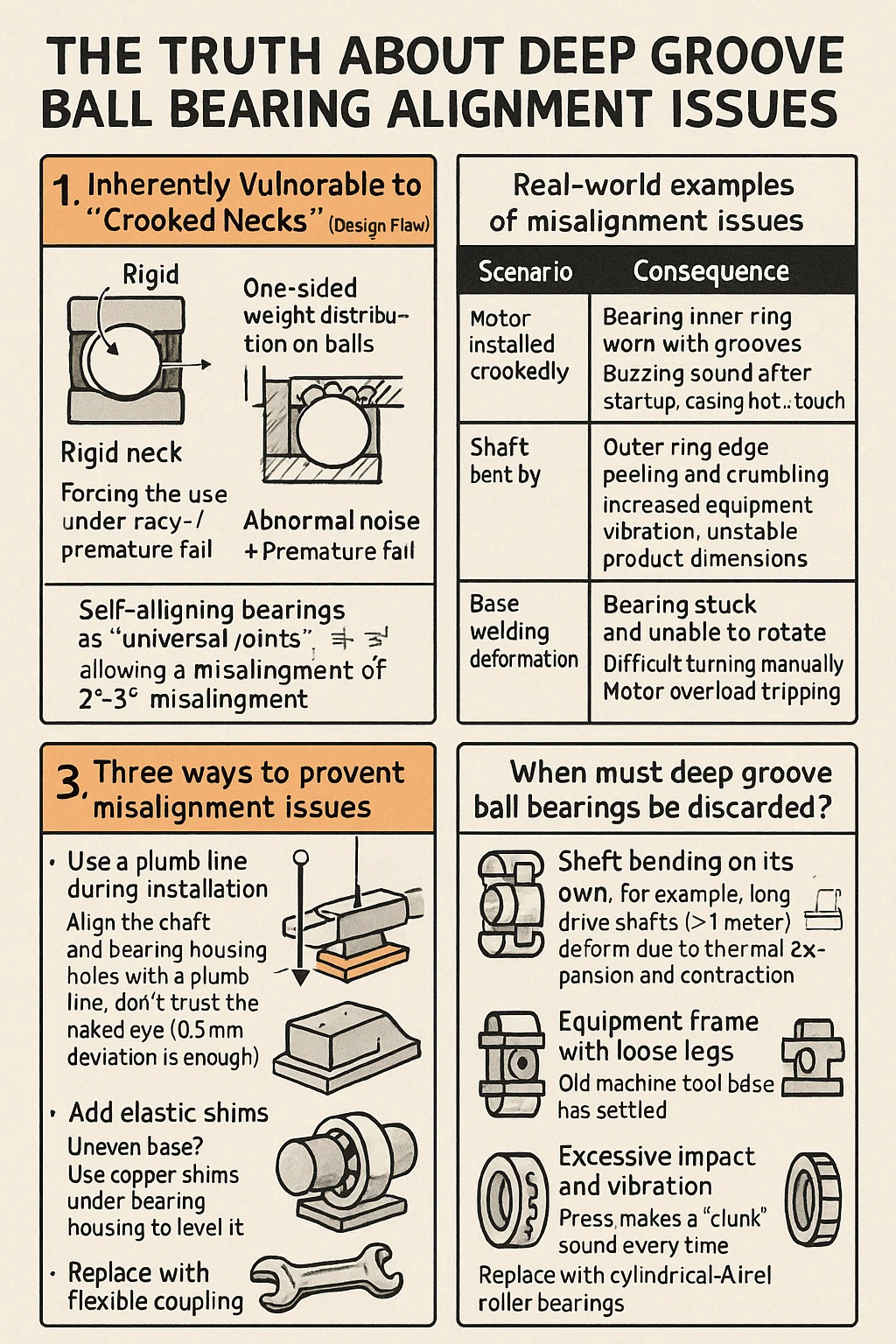

Az Igazság Körülbelül Mélyhornyú golyóscsapágy Igazítási problémák

1. Eredetileg sebezhető a „görbe nyakkal” szemben (tervezési hiba)

Versenypálya merev, merev nyak: A mélyhornyú golyóscsapágy belső és külső futópályái merev hornyok, amelyek arra kényszerítik a golyókat, hogy egyenes vonalban futjanak.
A tengely/furat enyhe beállítási eltérése (pl. beszerelés közbeni eltolódás miatt):
Egyoldalú súlyeloszlás a labdákon → Horpadások a versenypályán → Rendellenes zaj Korai meghibásodás.
Összehasonlítás: Az önbeálló csapágyak olyanok, mint az univerzális csuklók, lehetővé téve a 2°-3°-os eltérést; a mélyhornyú golyóscsapágyak "makacsok", még 0,5°-os eltérés esetén is meghibásodnak.

2. Valós példák az eltolási problémákra:

3. Háromféleképpen lehet megelőzni az eltolódási problémákat:

A telepítés során használjon függővezetéket:

Igazítsa a tengelyt és a csapágyház furatait egy vízvezetékkel; ne bízzon szabad szemmel (0,5 mm eltérés elegendő a csapágy tönkretételéhez).

Adjon hozzá rugalmas alátéteket:

Egyenetlen alap? Használjon réz alátéteket a csapágyház alatt a vízszintezéshez; ne erőltesse a csavarokat.

Cserélje ki egy rugalmas tengelykapcsolóra:

Rosszul beállított motor és szivattyú tengely? Használjon perforált tengelykapcsolót a vibráció elnyelésére; ne hagyja, hogy a csapágyak viseljék a rezgés legnagyobb részét.

4. Mikor kell mélyhornyú golyóscsapágyak el kell dobni?

Tengelyhajlítás önmagában: Például a hosszú hajtótengelyek (>1 méter) deformálódnak a hőtágulás és összehúzódás következtében → Cserélje ki önbeálló golyóscsapágyakra.
Berendezésváz laza lábakkal: A régi szerszámgépalap lerakódott → Cserélje ki gömbgörgős csapágyakra.
Túlzott ütés és vibráció: A prés minden alkalommal "csörög" hangot ad ki → A csapágy belső és külső gyűrűi nem illeszkednek → Cserélje ki hengergörgős csapágyakra.
